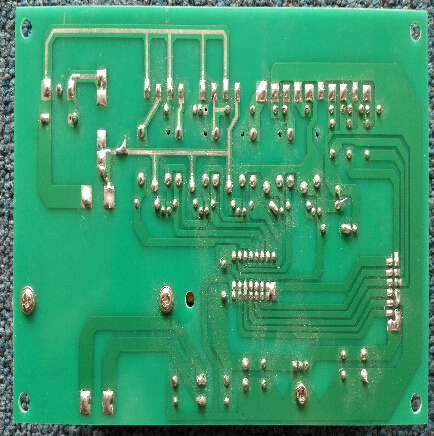

如下是智能風淋室的電路板控制部分的照片圖

　　風淋室主板，控制說明：

　　從左邊開始起：

　　1：AC N AC L 是指風淋室主板控制電路端接入點;

　　2：黑色BLX-A 標志是風淋室主板控制保險，可以撥開;

　　3：從最低下這排(綠色接口);

　　3.1 風機控制端;

　　3.2風機工作指示燈;

　　3.3照明控制端;

　　3.4照明工作正常指示燈;

　　3.5電子外鎖12V輸出控制接口;

　　3.6電子內鎖12V輸出控制接口;

　　4：電子紅外感應接口

　　5：外門磁鎖感應接口

　　6：內門磁鎖感應接口

　　7：上端是風淋室顯示面板插口

　　白色印色為出廠日期標記。
